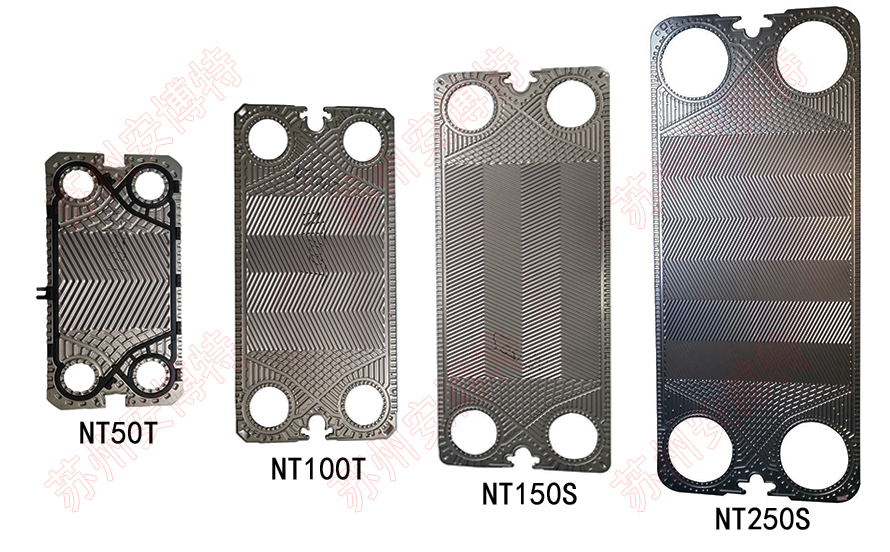

Kelvion凱絡文板式換熱器板片，技術咨詢電話：13338657815（微信同號），也可以發郵件給我公司：ambote@163.com
| 型號 | 波紋夾角 | 波紋法向節距(mm) | 波紋深度(mm) |
當量直徑 (mm) |
角孔 直徑(mm) |
角孔中心距 (mm) |
外形尺寸 (mm) |
| VT04 | 128° | 11 | 2.55 | 5.1 | φ32 | 480*61 | 550*129 |
| VT10 | 53°127° | 12.16 | 3 | 6 | φ50 | 691*118 | 780*212 |
| VT20 | 橫豎127° | 16 | 3.9 | 7.8 | φ79 | 868*212 | 999*337 |
| VT40 | 橫豎118° | 16 | 3.9 | 7.8 | φ115 | 1227*257 | 1400*425 |
| NT50T | |||||||
| NT50M | |||||||
| NT50X | |||||||
| NT100T | 橫豎128° | 11.4 | 3.2 | 6.4 | φ110 | 707*262 | 897*445 |
| NT100M | 橫豎128° | 11.4 | 3.2 | 6.4 | φ110 | 1113*262 | 1303*445 |
| NT100X | 橫豎128° | 11.4 | 3.2 | 6.4 | φ110 | 1519*262 | 1709*445 |
| NT150L | 橫豎120° | 12 | 3.2 | 6.4 | φ155 | 1572*314 | 1800*545 |
| NT150S | 橫豎120° | 12 | 3.2 | 6.4 | φ155 | 1092*314 | 1320*545 |
| NT250S | 橫豎124° | 11.92 | 3.2 | 6.4 | φ250 | 1406*420 | 1736*745 |
| NT250M | 橫豎124° | 11.92 | 3.2 | 6.4 | φ250 | 1703*420 | 2033*745 |
| NT250L | 橫豎124° | 11.92 | 3.2 | 6.4 | φ250 | 2000*420 | 2330*745 |
| NT350S | 橫豎122° | 11.6 | 3.2 | 6.4 | φ348 | 1692*559 | 2140*995 |
| NT350M | 橫豎122° | 11.6 | 3.2 | 6.4 | φ348 | 2029*559 | 2477*995 |
